光动能复合多级土壤渗滤系统

一、产品介绍

1.   简述

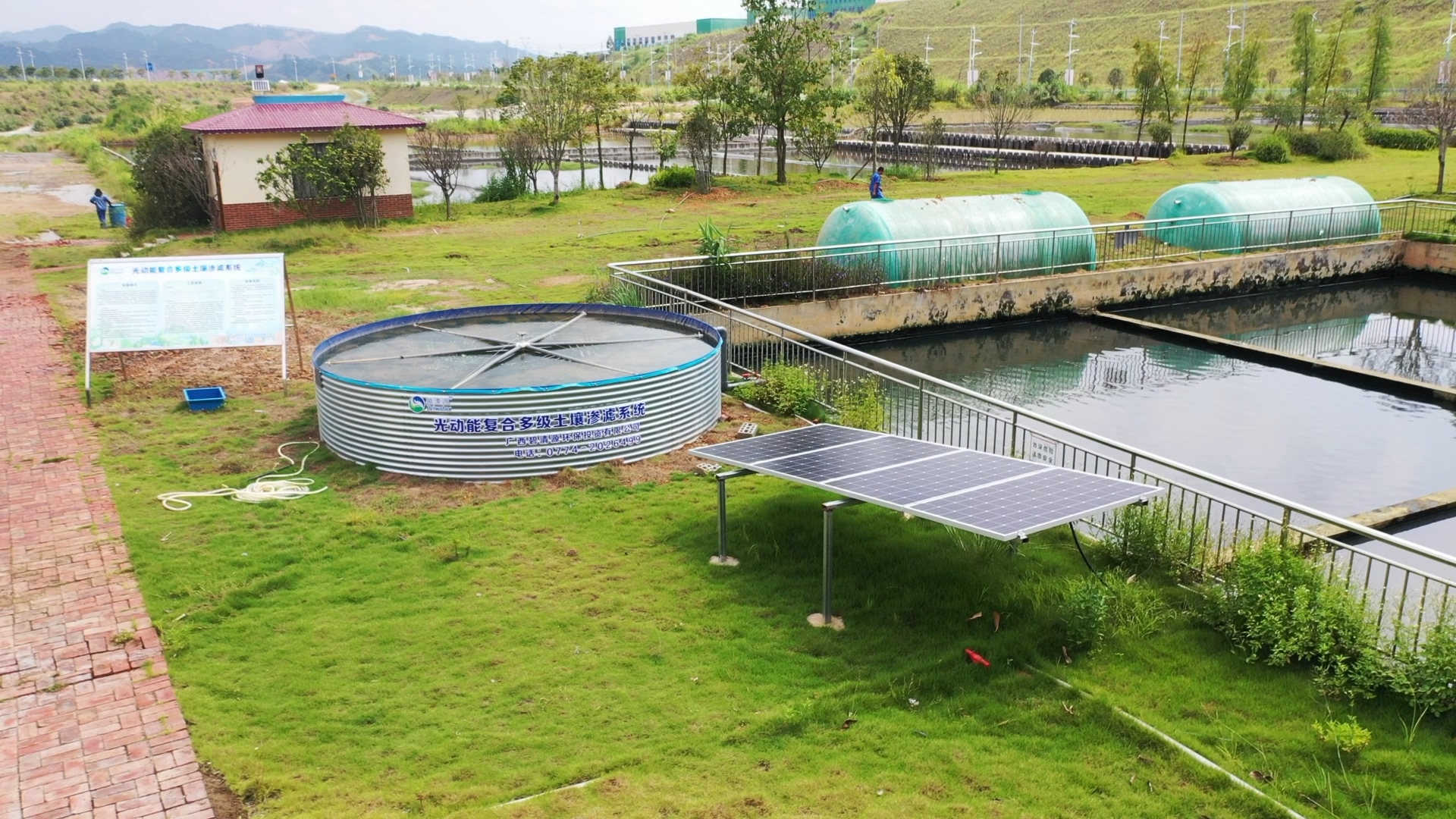

光动能复合多级土壤渗滤系统(图1)

光动能复合多级土壤渗滤系统(Solar energy-multi-soil-ayer,简称S-MSL)处理工艺,S-MSL系统作为一种新型人工土地处理系统,其特殊的模块结构能够很好地克服传统土壤渗滤系统存在的水力负荷低、氮磷去除率低及易堵塞等缺陷。主要是由人工配置的混合特制泥土块层层堆积而成,之间留有一定的空隙以填充具有强吸附性能的新型填料、天然沸石或焦炭。S-MSL系统全部动能采用太阳能,系统对BOD5的去除率高达80%以上,对氮磷污染物也有很强的去除能力,此外,该系统能长期连续运行而不需要再生或更换泥土块。本技术主要适用于农村污水处理、景观水体维护、湖泊和河道生态修复与维护。

2.   工艺特点

l  采用太阳能配合锂电池供能

l  系统分为沸石床、活性焦(或活性炭)吸附滤床、复合渗滤砂床多级构成,对污水中的不同性质的目标污染物进行针对性去除

l  多级土壤渗滤系统较单纯人工湿地系统或土壤渗滤系统具有较高的水力负荷,以及较高污染物负荷,同样处理水量的情况下占地面积降低

l  采用微曝气系统,可以提高污染物去除效率,也解决了渗床容易堵的问题

l  系统表面生长植物,一方面植物根系能够起到净化水质的功能,另一方面能够起到一定意义上美化环境的作用

l  系统不产生活性污泥,省去活性污泥的处理费用,不会造成因活性污泥处置不当而引起对环境的二次污染

l  建设投资费用低;运行费用低,系统吨水运行成本在0.15元以内

l  出水效果好,出水水质可以达到《城镇污水处理厂污染物的排放标准》(GB18918-2002)一级A标准或景观及绿化回用水的水质标准

l  根据单位处理量设计成标准模块化设备,便于运输,便于现场安装

二、工艺流程

1.   工艺流程图

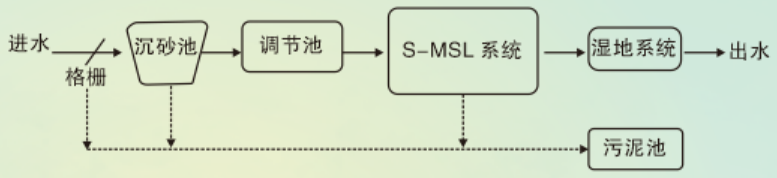

 光动能复合多级土壤渗滤系统(图1)

图1污水处理系统流程图

2.   工艺流程说明

本技术主要适用于农村污水处理、景观水体维护、湖泊和河道生态修复与维护等。其有机浓度、悬浮物不高,若采用传统污水处理工艺,其工艺流程长且占地面积大,能耗高,结合项目实际情况,生态处理工艺能够很好地结合广大农村地区的自然地理条件,如当地的废塘、滩涂、废弃的土地,因而基建投资低;运行过程无需投加药剂,运行费低;污泥产量少,适当处理还能够达到农业回用标准,减少了二次污染;工艺运行相对稳定,抗冲击负荷能力强,能够使污水稳定达标排放,出水可以直接回用于农田灌溉或农村杂用水。

废水通过收集系统进入预处理系统,预处理系统包括常规的粗细格栅,沉砂池及调节池,通过格栅去除较大的杂物,然后污水进入初沉池进行泥水、砂水初步分离,沉淀池根据来水水质情况按需求配置加药沉淀,沉淀后的污泥储存在污泥干化池并定期处理,上层清液自流进入调节池进行水质水量调蓄,然后废水每天继续进入(S-MSL)进行净化,废水分别进入系统的沸石床、活性焦(或活性炭)吸附滤床、复合渗滤砂床后,去除有机物及氮磷污染物。经过S-MSL出水后进入水平潜流人工湿地系统,最终出水水质达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准后排放。由于该系统进水为间歇性进水,每天进水时间为4~8小时,因此提升泵主要依靠太阳能发电设备以降低能耗,节省成本。对于可采用重力流的地区,在采用阶梯式布置,完全重力流布水。

三、设备优势

S-MSL系统作为一种新型的污水生态处理工艺,充分利用了“填料一微生物”系统的净化能力,污染物去除效率高且出水水质稳定。其次是适用范围广,依据其特性,非常适用于没有完善污水管网系统的地区和中小城镇。

1.   出水效果好

经过S-MSL系统处理后,出水水质可达到《城镇污水处理厂污染物的排放标准》(GB 18918--2002)一级A标准。

2.   建设、运行费用低

无传统工艺的大量曝气和污泥、硝化液回流能耗。

3.   抗冲击负荷强

短时间的水质水量突变不会影响系统正常运行,出水依旧稳定。停止运行 较长时间后,经3〜5天的翻晒保养即可迅速恢复正常运行。

4.   运行管理方便

工艺流程简单,不采用曝气、不用污泥回流、不用处理活性污泥,仅有少量的水泵和阀门检修,简单方便,避免了建设污泥处理设施的成本。

5.   不产生二次污染

不产生剩余活性污泥,省去剩余活性污泥的处理费用,不会造成因剩余活性污泥处置不当而引起对环境的二次污染。
